建築構造設計 建築構造設計　設計実績一覧

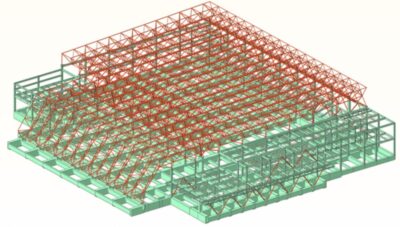

設計上の要点

・建物の特徴として、メインリンク28.8ｍ×64.8m、サブリンク17.8ｍ×45.0ｍの無柱空間が必要となるため、屋根は鋼管による立体トラスを採用している。
・多雪地域のため1.0ｍの積雪を見込んでいる。
・立体トラスを支える柱は大きな荷重を負担するため、RC造の円柱としており、屋根トラスのスパンを低減するためにRC柱上部の鉄骨柱は斜めに配置している。
・大スパンを構成している屋根トラスには積雪を考慮した上で鉛直地震荷重を加味して設計を行っている。
・無柱空間が広く、全体的に柱本数が少ないため、建物外周にダンパーを配置し、地震時の震動を緩和している。
・屋根上部には、太陽光発電を設置している。
・立体屋根トラスは建物正面の地盤面まで折れ曲がりながら構成されているため、地盤面（地中梁）との接続はローラー支承とし、応力が集まらない様に工夫をしている。

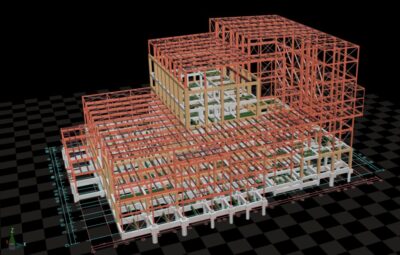

設計上の要点

・構造種別は、原則、主要プラント機器を直接支持する箇所に鉄筋コンクリート（RC）造を採用し、剛性・強度を確保した。それらを囲う壁・屋根を構成する架構には軽量で強度の高い鉄骨（S）造を採用した。また、ごみクレーン等の繰り返し荷重を受ける箇所、ごみピット周辺のコアとなる箇所については、剛性・強度に優れた鉄骨鉄筋コンクリート（SRC）造を採用した。
・壁部に窓開口、ドア開口や設備開口等があり、垂壁や腰壁によりせん断破壊が先行するおそれのある柱と梁には、その接合する部分に完全スリットを配置した。
・支持地盤が傾斜していることから、直接基礎と杭基礎（場所打ちコンクリート杭）の異種基礎を採用した。異種基礎となることから、鉛直方向の基礎ばねを考慮し、異種基礎間の不同沈下が生じないことを確認した。
・ごみの側圧を受けるごみピットは、底版と周辺壁との剛性の差による影響を考慮するため、約0.50mの板要素グリッドに分割したFEM解析を行い、安全性を確認した。

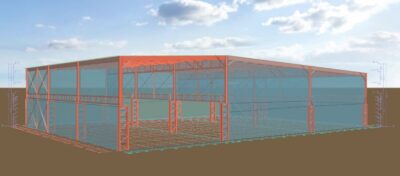

設計上の要点

・構造種別は鉄骨造で、柱梁はH型鋼にて構成している。柱および梁は一部トラス構造にて構成されている。
・設計ルート3による構造計算を行った。
・確認申請上は平屋建ての建屋としているが、構造計算上は2階建ての構造物として設計を行った。
・柱スパンは最大で約32m程となっているため、屋根荷重及び積雪荷重等に耐えうる構造とするためトラス梁および梁成1200mmのH型鋼により構成している。
・建屋は天井クレーン（30～40ton用）ｘ3基、および10ton用サスペンションクレーンを支持する建屋となっている。各クレーンの稼働想定より、約16パターンの荷重条件（クレーンの位置、吊り荷満載or空載など）に対して架構の構造が問題ないことを確認した。
・柱脚に大きなせん断力が作用するため、ベースプレート下にシアキーを配置し水平力を負担させた。

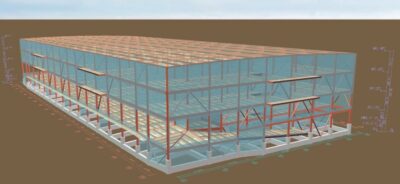

設計上の要点

・構造種別は鉄骨造で、柱は角形鋼管またはH型鋼、梁はH型鋼にて構成している。ブレースには座屈拘束ブレースおよび溝型鋼等を使用した耐震構造としている。
・設計ルート3による構造計算を行った。
・1階および2階へはトラックが乗り入れて荷物の積み下ろしが可能な計画となっており、建屋内に2階へと接続するスロープが配置されている。
・物流倉庫としての性能として、1.5～2.0ton/㎡の積載物に耐えうる構造となるように構造計算を行った。
・柱脚は根巻柱脚としている。
・基礎形式は杭基礎としており、SC杭およびPHC杭を使用したプレボーリング工法を採用した。杭頭定着部にはF.T PILE工法を採用し、杭および建屋地中梁が負担する杭頭曲げの低減を行った。
・建屋長辺方向が約180mと長大であるため、温度変化による鉄骨の熱伸びによる影響を考慮し、熱応力解析を別途行い問題ないことを確認した。

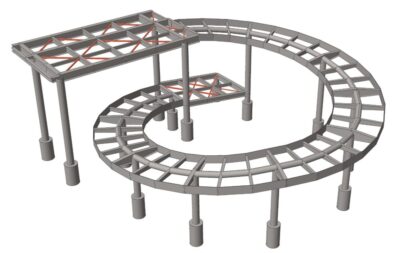

設計上の要点

・柱を円形鋼管、柱同士をつなぐ円周方向の梁材も円形鋼管を使用し、スロープ床を構成する梁材はH型鋼およびCT鋼にて計画した。
・建築基準法における工作物として扱い、Co=0.5として地震力を設定、許容応力度設計を行った。
・任意形状解析ソフトを使用し実際の構造に近い形状で解析モデルを作成、応力解析を行った。
・スロープ床はコンクリートデッキ床とした。
