設計実績
耐震診断
耐震診断 設計実績一覧
耐震診断は、既存建築物の耐震性能を評価し、必要な補強計画を立案する業務です。建物の構造や使用材料、経年劣化の状況を詳細に調査し、地震発生時の安全性を解析により評価します。診断結果をもとに、耐震補強の必要性を判断し、最適な補強方法を提案します。最新の基準や技術を活用し、建物の耐震性向上を図ることで、利用者の安心・安全を確保するとともに、建物の長寿命化や資産価値の維持にも貢献します。
タービン建屋（耐震診断・補強設計）
- 設置場所
- 茨城県
- 適用基準
- 耐震診断基準
- 建物規模
- 平面28.0m×81.5m, 高さ22.7m, 地上3階
- 設置目的
- タービン建屋
- 想定荷重
- 地震時の外力分布は、建築基準法に基づきAi分布により算出した。
- 基本構造
- 鉄骨造 X方向：ラーメン構造 Y方向：ブレース構造
- 使用ソフト
- ユニオンシステム（株）/Super Build SS3
設計上の要点

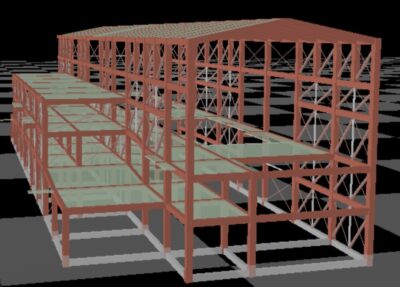

・構造種別は鉄骨造で、柱はH型鋼、梁はトラスまたはH型鋼にて構成。柱脚は根巻柱脚、基礎はRC杭としている。・現場調査を行い、既存図と現状の整合確認、部材接合部の詳細、仕口溶接部等の確認を行った。
・梁の継手部、仕口部、ブレース接法部、柱脚等は終局耐力を算定して診断を行っている。
・電算でモデル化できないトラス梁等は、断面を置換して構造計算を行った。
・配置が特殊な鉛直ブレースについては終局耐力及び剛性を置換して検討を行った。
・保有水平耐力算定時の層間変形角は 1/50 とした。
・耐震補強は補強部材の干渉を現地で確認し、施工可否をお考慮して部材の新設、交換、補強や根巻柱脚の補強等を行った。
ローディングアーム架構の耐震評価
- 設置場所
- 山口県
- 適用基準
- 高圧ガス設備耐震設計基準（KHK）
- 建物規模
- 平面27.0m×14.3m, 高さ27.2m, 地上3層、一部7層
- 設置目的
- ローディングアーム架構
- 想定荷重
- レベル2代替評価法より算定
- 基本構造
- 上部架構：鉄骨ブレース構造 ﾌﾟﾗｯﾄﾌｫｰﾑ：RC構造（梁＋スラブ） 基礎：鋼管杭
- 使用ソフト
- MIDAS IT社/MIDAS iGen
設計上の要点

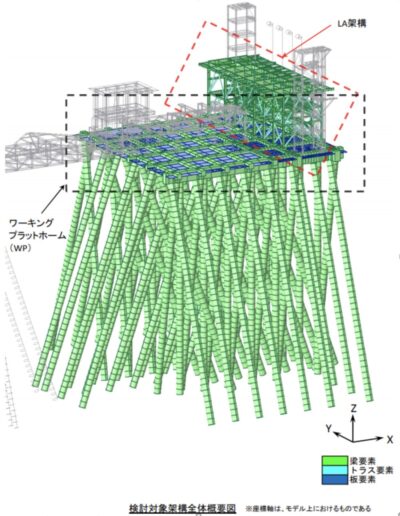

・杭からRC造のプラットホーム、上部鉄骨架台を一体でモデル化・レベル2地震動に相当する応答スペクトル解析を実施
・既設施設の耐震評価のため、部材NG部には補強設計を行っている
・接合部、ベースプレート、アンカーボルト、プラットホーム、杭についても耐震評価をおこなう
・杭上部は水中部にあるため、突出杭として設計をおこなう
配管橋（耐震診断・補強設計）
- 設置場所
- 山口県
- 適用基準
- 高圧ガス設備等の耐震設計に関する基準
- 建物規模
- 短辺：6m、長辺：（全長）313m、全9基、1基当たり平均34.8m
- 設置目的
- 配管橋（プラント構造物）
- 想定荷重
- 高圧ガス設備等の耐震設計に関する基準に基づくレベル２地震動
- 基本構造
- 短辺方向：ラーメン構造、長辺方向：ブレース構造（トラス構造）
- 使用ソフト
- Midas iGen
設計上の要点
・既設配管橋の耐震診断・補強設計を行う。・解析はレベル２地震動に対する応答スペクトル解析。
・評価は代替評価法を採用。

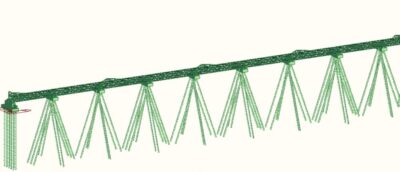

・基礎（杭基礎）も含め一体でモデル化し、連成応答を考慮した。
・補強に際しては現地調査を実施の上、施工性を考慮した。
